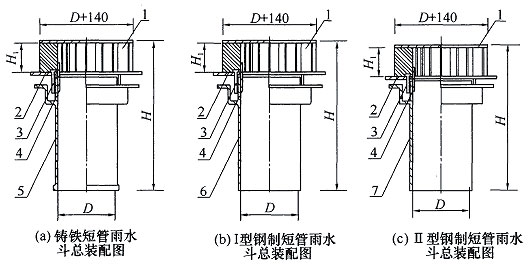

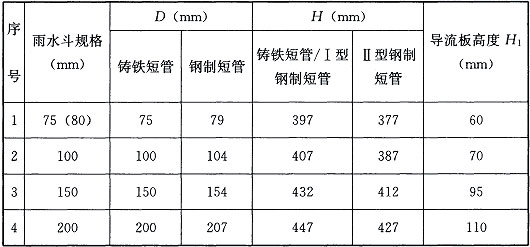

3．2 雨 水 斗 3．2．1 建筑屋面雨水采用的雨水斗应符合下列规定： 1 可在雨水斗的顶端设置阻气隔板，控制隔板的高度，增强泄水能力； 2 对入流雨水应进行稳流或整流； 3 应抑制入流雨水的掺气； 4 应拦阻雨水中的固体物。 3．2．2 虹吸雨水斗应符合现行行业标准《虹吸雨水斗》CJ/T 245的有关规定。雨水斗格栅罩应采用细槽状或孔状。 3．2．3 87型雨水斗应符合下列规定： 1 雨水斗应由短管、导流罩(导流板和盖板)和压板(图3．2．3)等组成； 图3．2．3 87型雨水斗装配图 1—导流罩；2—压板；3—固定螺栓；4—定位柱；5—铸铁短管；6—钢制短管(Ⅰ型)；7—钢制短管(Ⅱ型) 2 导流板不应小于8片，进水孔的有效面积应为连接管横断面积的2倍～2．5倍，雨水斗各部件尺寸应符合表3．2．3中的规定，导流板高度不宜大于表3．2．3中的数值； 3 盖板的直径不宜小于短管内径加140mm； 4 雨水斗的材质宜采用碳钢、不锈钢、铸铁、铝合金、铜合金等金属材料。 表3．2．3 87型雨水斗各部件尺寸 3．2．4 雨水斗的流量特性应通过标准试验取得，标准试验应按本规程附录A的规定进行，雨水斗最大排水流量宜符合表3．2．4的规定。 表3．2．4 雨水斗最大排水流量 雨水斗规格（mm） 50 75 100 150 87型雨水斗 流量（L/s） — 21.8 39.1 72 斗前水深（mm）≤ — 68 93 — 虹吸雨水斗 流量（L/s） 12.6 18.8 40.9 89 斗前水深（mm）≤ 47.6 59.0 70.5 — 3．2．5 雨水斗的最大设计排水流量取值应小于雨水斗最大排水流量，雨水斗最大设计排水流量宜符合表3．2．5的规定。 表3．2．5 雨水斗最大设计排水流量(L/s) 雨水斗规格（mm） 50 75 100 150 87型雨水斗 半有压系统 — 8 12～16 26～36 虹吸雨水斗 压力流系统 6 12 25 70
